操作スイッチ

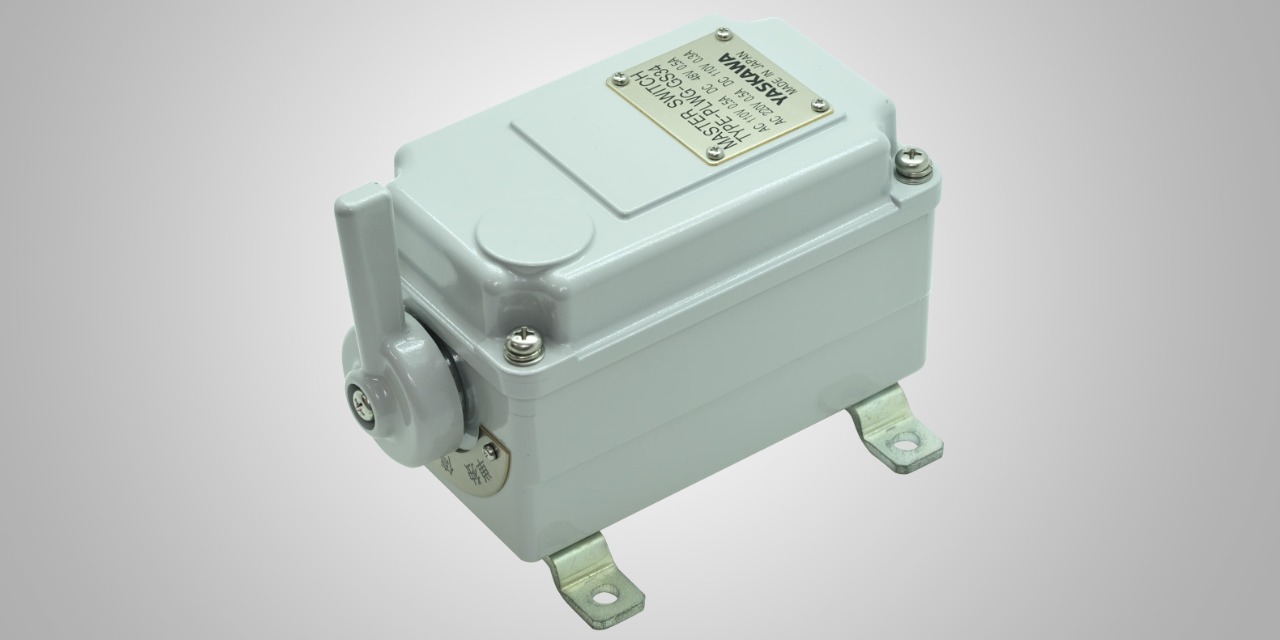

屋外型操作スイッチ PLWG-G34□型（中容量型）

鉄鋼設備や製紙設備，セメント製造設備の操作スイッチとして長年の実績があり、
接触不良改善に貢献します。
内蔵接点にベスタクト（R25）を使用したリミットスイッチで、塵埃・ガス湿度等の
環境影響を受けにくく、接点の信頼性が抜群です。
信号レベルの微小電流回路から誘導負荷開閉のパワー回路まで、
幅広い用途で信頼性を発揮します。

▼特長

鋼鉄鋼設備や製紙設備，セメント製造設備の操作スイッチとして長年の実績があり、接触不良改善に貢献します。
内蔵接点にベスタクト（R25）を使用したリミットスイッチで、塵埃・ガス・湿度等の環境影響を受けにくく、接点の信頼性が抜群です。
信号レベルの微小電流回路から誘導負荷開閉のパワー回路まで、幅広い用途で信頼性を発揮します。

> 定格・仕様
> 外形図

定格・仕様

名　　　　　称		屋外型操作スイッチ
形　　　　　式		PLWG-G34□
内蔵接点数		4段（4接点）
内蔵ベスタクト		R25
定格絶縁電圧		AC250V （50/60Hz）
接　点　性　能		ベスタクトのR25およびR15の仕様表を参照ください。
耐　　振　　動		9.8m/s²（1Ｇ）（10～55Hz）
耐　衝　撃	誤　動　作	98m/s²（10Ｇ）
	破　　　壊	980m/s²（100Ｇ）
絶　縁　特　性	絶　縁　抵　抗	MΩ以上（DC500Vメガーにて），接点間，接点相互間，対アース間共
	耐　電　圧（50/60Hz）	接点間：AC500V，1分間接点相互間：AC1500V，1分間対アース間：AC1500V，1分間
機械的寿命		300万回以上
保　護　構　造		IP56相当 *
周　囲　温　度（凍結・結露なきこと）	使　用　時	-10～+80℃
	保　管　時	-20～+80℃

接　点　動　作

上記以外の接点構成は製作不可

注）3ノッチの場合、接点動作パターンの組み合わせによっては、ノッチ切り替え途中で接点がラップすることがあります。
　　＊本製品は、配線・配管を正しく施工した状態で保護構造IP56相当となっています。
　　正しく配線・配管をしていない状態では正規の防水・防じん性能を発揮できません。

形式の見方
P L W G − G S P 3 4 / 1 2 1 2
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨　⑩　⑪　⑫

① 機械式スイッチ符号
② Ｌ：非自動復帰式
③ 屋内・屋外操作スイッチ符号
④ ベスタクト素子：Ｒ25使用
⑤ 取り付けピッチ　Ｓ：92mm
　　　　　　　　　Ｙ：100mm
⑥ 外部停止機構　　Ｐ：停止機構あり（ハンドル取り外し可能）
　　　　　　　　　Ｂ：停止機構あり（ハンドル取り外し不可）
　　　　　　　　　Ｋ：停止機構なし（ハンドル取り外し可能）
　　　　　　　　　無記号：停止機構なし（ハンドル取り外し不可）
⑦ ノッチ数：3ノッチ
⑧ 接点数：4接点
⑨ 1段目の接点動作パターン
⑩ 2段目の接点動作パターン
⑪ 3段目の接点動作パターン
⑫ 4段目の接点動作パターン（接点動作は表1の接点動作パターンより選定）

注）1．製品には上記の形式を表示するが、“／＊＊＊”以下の接点動作パターンについては表示しない。
　　2．ご発注の際には「製作仕様書」に仕様を記入してください。

▲ページTOP

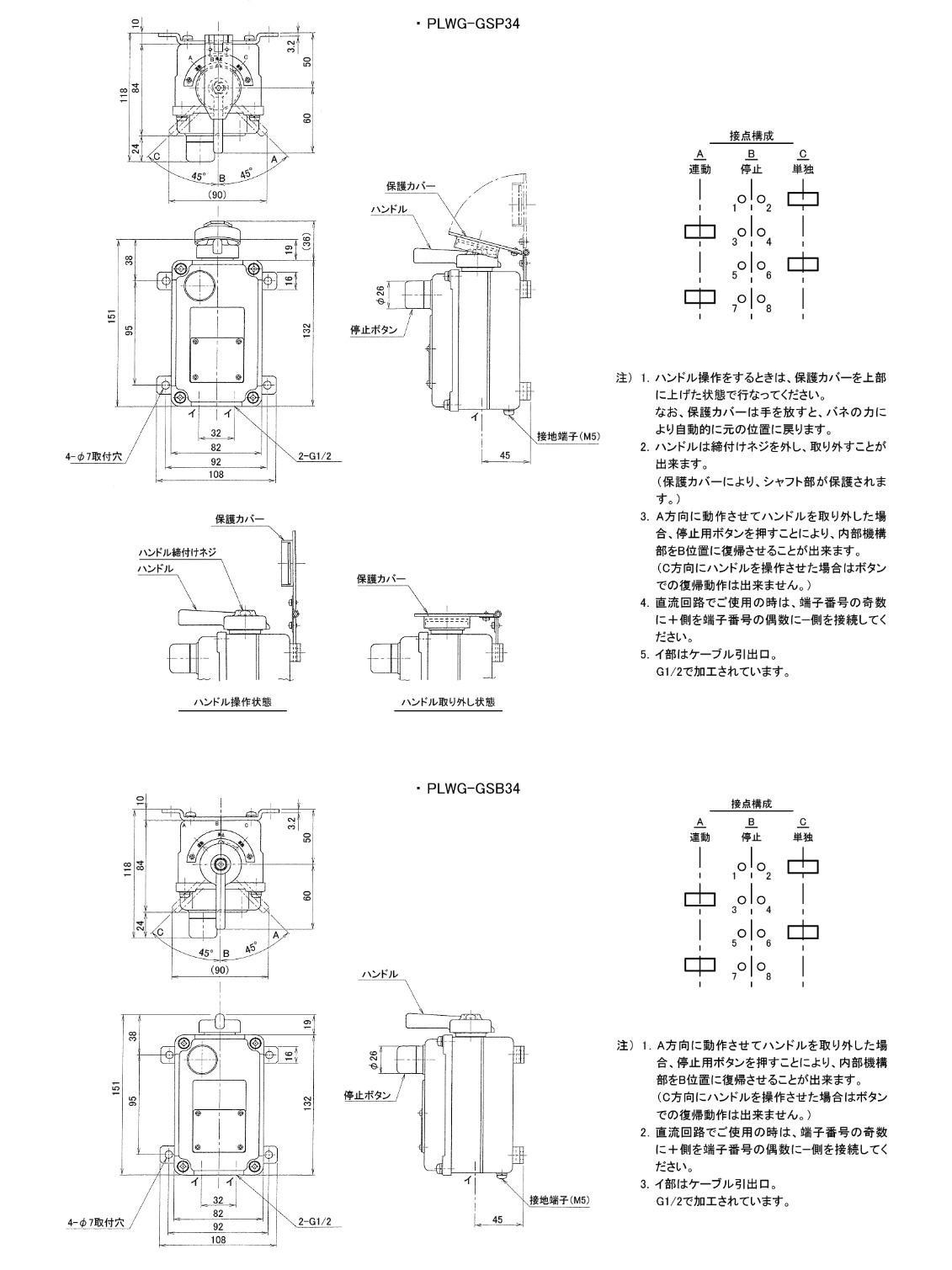

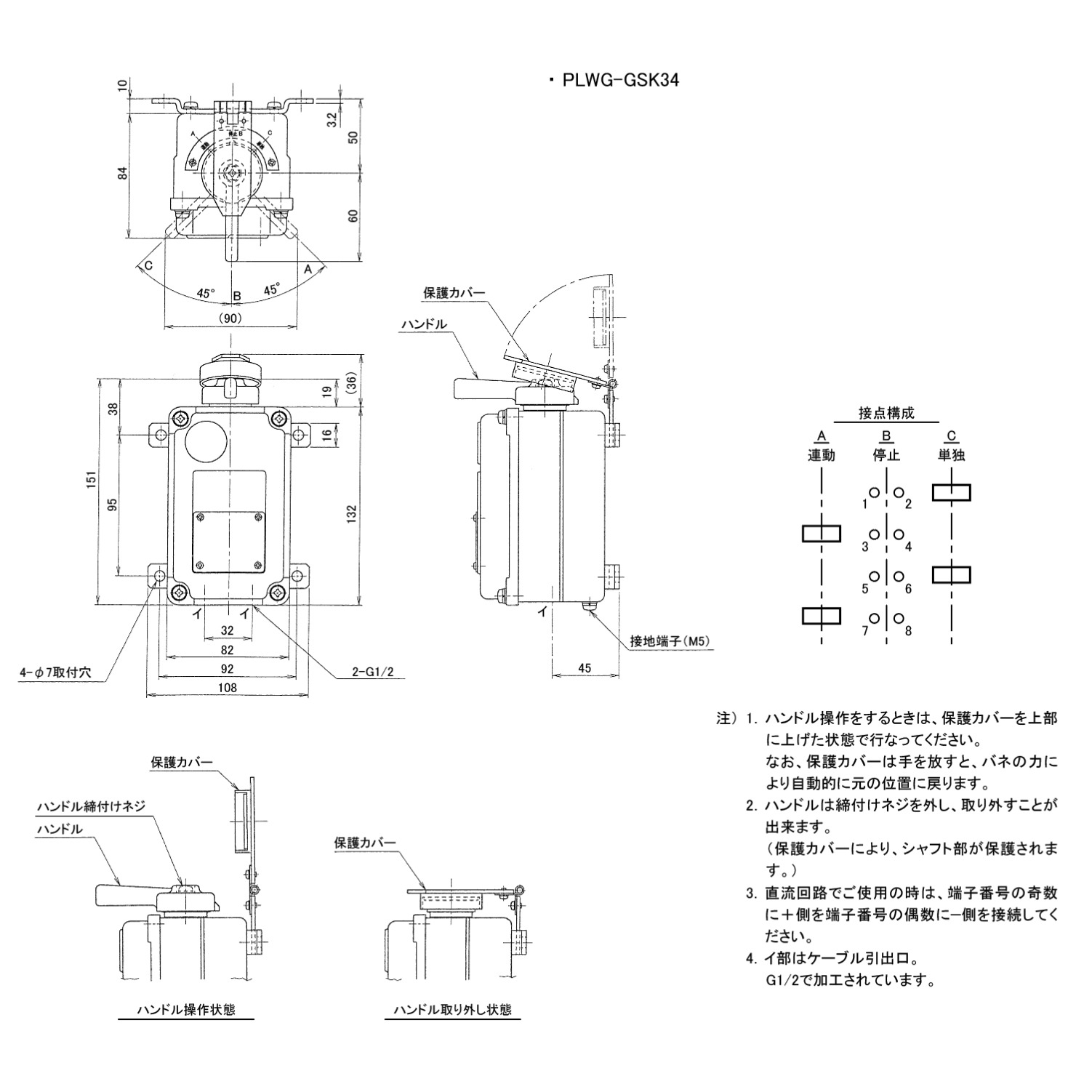

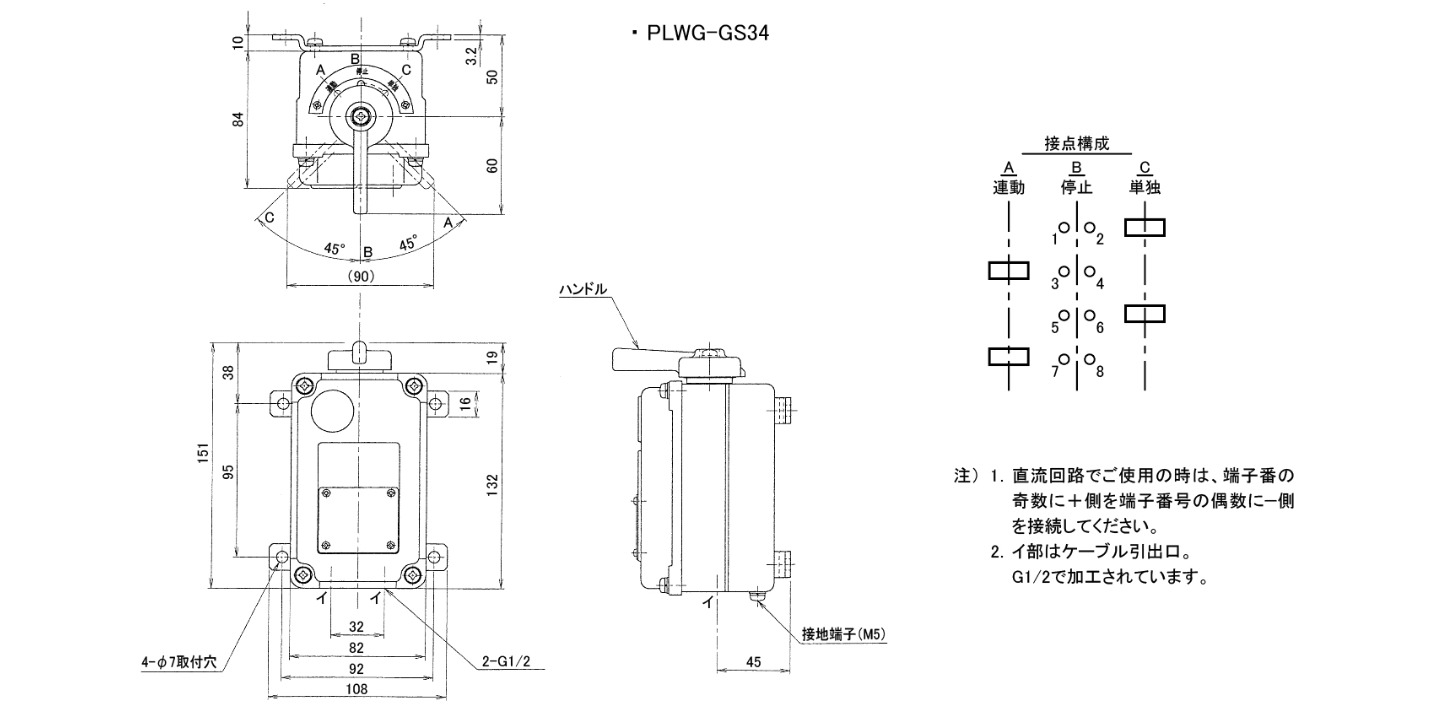

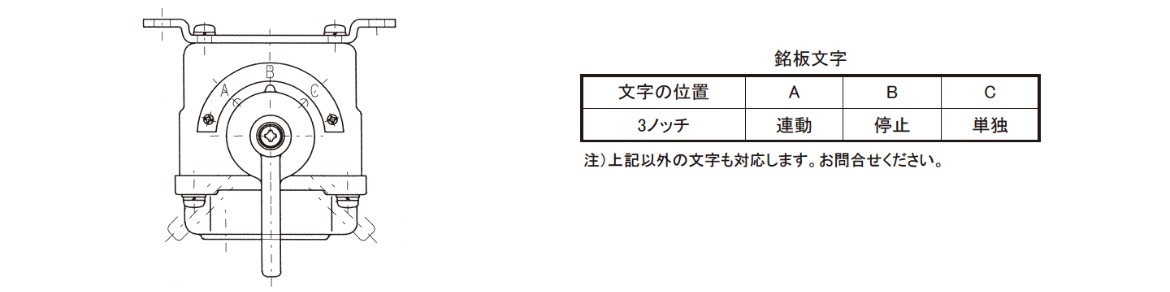

外形図（寸法mm）

> 詳細につきましてはカタログをダウンロードください
