ハイパワーリードスイッチ：ベスタクト BRE型、BRG型の販売を開始いたしました
お知らせ

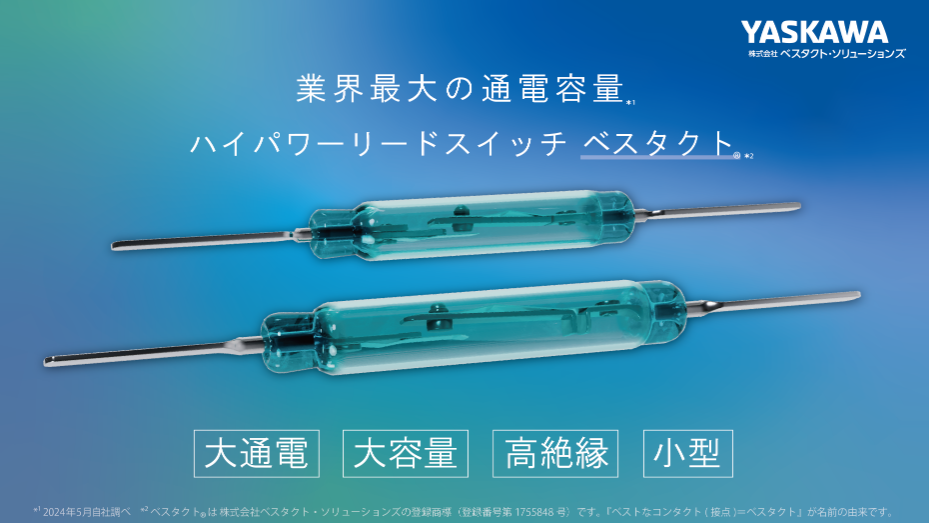

業界最大の通電容量13Aを実現したハイパワーリードスイッチ：ベスタクトBRE型・BRG型を販売開始！
国内外の産業機器や鉄道にリレーやスイッチの納入実績多数のベスタクト・ソリューションズよりリリース
国内外の産業機器や鉄道にリレーやスイッチの納入実績多数のベスタクト・ソリューションズよりリリース
また微小負荷や誘導負荷など幅広い負荷に対応可能で、信頼性と耐久性の向上にも貢献！
長寿命で高信頼性のリレーや近接スイッチ、リミットスイッチの製造・販売を行う安川電機グループの株式会社ベスタクト・ソリューションズ（本社：福岡県行橋市）は、業界最大*¹の通電容量を持つハイパワーリードスイッチ：ベスタクト BRE型・BRG型(以下「ベスタクト®」*²という。)の販売を開始しました。
ベスタクト®の特長は３つ、①業界最大の通電容量、②小型ながら大容量で高絶縁性能、③微小負荷や誘導負荷など幅広い負荷に対応可能な点としています。
これらの特長によりベスタクト®をリレーやスイッチ、センサなどの電子機器の接点部に採用することで、ハイパワー化や小型化に貢献します。
これまでリードスイッチでは開閉できなかった誘導負荷の機器(電磁バルブなど)が、ベスタクト®により直接開閉が可能となるため、リードスイッチを内蔵する電子機器の新たな用途展開が期待されます。
*¹ 24年5月自社調べ *² ベスタクト®は株式会社ベスタクト・ソリューションズの登録商標（登録番号第1755848号）です。『ベストなコンタクト(接点)＝ベスタクト』が名前の由来です。
【新製品ベスタクト®の特長】
１．業界最大の通電電流
・ドライリードスイッチで最大の13A通電(他社比約2～5倍)を実現
・これまで数本を使って10A以上を通電していた用途にも、ベスタクト®なら1本で対応可能となり、機器の小型化とコストダウンに貢献
２．大容量・高絶縁で小型
・最大150Wの接点容量、絶縁抵抗10¹³Ω、他社比約18%サイズダウン (ガラス管長37mm)
・大容量リードスイッチタイプではクラス最小サイズであり、機器の小型化に貢献
３．微小負荷や誘導負荷など幅広い負荷に対応可能
・微小負荷DC5V 1mAでは故障率λ₆₀＝5×10⁻⁸/回以下で使用可能
・大きな時定数の誘導負荷でも直接開閉が可能なため、保護回路が不要
【販売情報】
お見積りや納期確認などは以下の問い合わせフォームにて受け付けています。
https://www.bestact.co.jp/contact/tech-support-bestact
また、2025年1月より電子部品通販サイト「DigiKey」においても取り扱いを開始します。
【ベスタクト®が選ばれ続ける理由】
現在ベスタクト®を採用したリレーや近接スイッチは高信頼性が求められる鉄道や電力、鉄鋼をはじめとした人命に関わるような設備や、確実なスイッチングが期待される産業機器などの市場で半世紀近く採用され続けています。
納入事例：https://www.bestact.co.jp/industries
選ばれ続ける理由は、ベスタクト®が磁気接極部と接点部を分離した独自の（ツイン接点構造）をもった特殊なリードスイッチであることがあげられます。
この構造によりベスタクト®は、アーク放電による遮断ではなく、遮断時間が短く接点の消耗が少ないグロー放電による遮断となり、長寿命化と高信頼性を実現しています。
さらに最大時定数100msの誘導負荷機器(電磁バルブ・ソレノイド・コンタクタなど)を直接開閉できる点も、選ばれ続ける理由の一つです。
【今後の展望】
ベスタクト®の用途として、遮断時間を短くする必要のあるパワーリレー、高耐圧で大きな通電容量を必要とする計測器・テスタ向けのリードリレー、誘導負荷機器を開閉したいスイッチやレベルセンサ、高い信頼性を要する安全スイッチ、小型で大容量なセンサなどへの採用を見込んでいます。
鉄道や電力、鉄鋼市場で高信頼性を評価されたベスタクト®が様々な市場の機器に採用されることで、より安全で安心な社会を築いていくことに貢献します。
【新製品ベスタクト®の製品仕様】 お見積りやお問い合わせ、サンプル要求はこちら
| 仕様項目 | BRE-13153A | BRG-07100A | 単位 | 備考 | |
|---|---|---|---|---|---|
| 接点構成 | 1a (NO) | 1a (NO) | ‐ | ‐ | |
| 抵抗負荷 | 接点容量 | 150 | 100 | W - max. | ‐ |
| 定格電圧 | 300 | 250 | V (DC) - max. | ‐ | |
| 定格電流 | 3 | 2 | A (DC) - max. | ‐ | |
| 最小適用負荷 | 1 | 1 | mA (DC5V) | λ₆₀=5×10⁻⁸/ 回以下 | |
| 誘導負荷 | 定格電流 | 0.5 | 0.3 | A (DC110V) | BRE-13153A L/R=100ms BRG-07100A L/R=40ms |
| 通電 | 13 | 10 | A (DC) - max. | ‐ | |
| 接点間耐電圧 | 1300 | 700 | V (DC) - min. | ‐ | |
| 初期接触抵抗 | 100 | 100 | mOhm - max. | ‐ | |
| 絶縁抵抗 | 10¹³ | 10¹³ | Ohm - typ. | 100V RH<45% | |
| 静電容量 | 0.5 | 0.5 | pF - typ. | 10kHz | |
| 電気的寿命 | 負荷により異なるためお問い合わせください。 | ||||
| 仕様項目 | BRE-13153A | BRG-07100A | 単位 | 備考 |
|---|---|---|---|---|
| 感動値 | 180-210 | 100-130 | AT | テストコイル:コイル巻数 3000回，線径 0.2mm，コイル長さ 33.5mm，コイル内径 10.5mm |
| 開放値 | 60 | 50 | AT - min. | |
| 動作時間 | 5 | 4 | ms - max. | - |
| 復帰時間 | 3 | 2 | ms - max. | - |
| 仕様項目 | BRE-13153A | BRG-07100A | 単位 | 備考 |
|---|---|---|---|---|
| 耐振性 | 40 | 40 | G - max. | 20-1000Hz |
| 耐衝撃 | 70 | 70 | G - max. | 11ms |
| 動作温度 | -40 to +150 | -40 to +150 | ℃ | - |
| 保管温度 | -60 to +180 | -60 to +180 | ℃ | - |
| 端子引張強度 | 98 | 98 | N | - |
| はんだ温度 | 350 | 350 | ℃ - max. | 3s |
【電子機器の例と接点部にベスタクト®を採用した際のメリット】
■リードリレー
• 大容量/高絶縁で小型化が可能
• 10A以上の通電を可能にし、小型/コストダウンが期待できる
• 保護回路を用いずに誘導負荷を開閉できるため回路の簡素化が可能
• 誘導負荷で長寿命化を実現し、メンテナンスコストの低減が期待できる
■パワーリレー
• 保護回路を用いずに誘導負荷を開閉できるため回路の簡素化が可能
• 誘導負荷遮断で長寿命化を実現し、メンテナンスコストの低減が期待できる
• 同じ製品で微小負荷も対応できる
• 粉塵やガスなど悪環境化に強い
• 動作時間が5ms以下で早い
■磁気近接センサ / レベルセンサ
• 大容量用途の小型化が可能で、長寿命化/メンテナンスコストの低減が期待できる
• 保護回路を用いずに誘導負荷を開閉できるため回路の簡素化が可能
• 誘導負荷遮断で長寿命化を実現し、メンテナンスコストの低減が期待できる
• 同じ製品で微小負荷も対応できる
• 粉塵やガスなど悪環境化に強い
■リミットスイッチ
• 大容量用途の小型化が可能で、長寿命化/メンテナンスコストの低減が期待できる
• 保護回路を用いずに誘導負荷を開閉できるため回路の簡素化が可能
• 誘導負荷遮断で長寿命化を実現し、メンテナンスコストの低減が期待できる
• 同じ製品で微小負荷も対応できる
• 粉塵やガスなど悪環境化に強い
• 動作時間が5ms以下で早い
【お問い合わせ】
ハイパワーリードスイッチ：ベスタクトBRE型・BRG型に関しましてはこちらよりお気軽にお問い合わせください。
お見積りや納期、サンプル要求に関しましてもこちらよりお問い合わせください。
